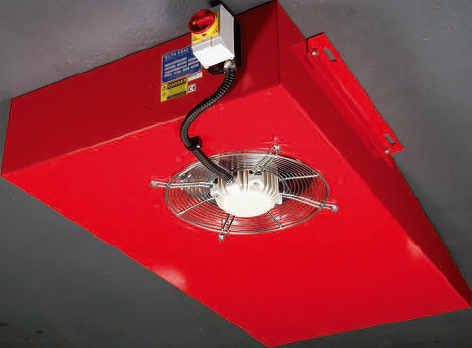

Quạt JetFan cho bãi đỗ xe - Kiểu cánh đa hợp

-  Các tính năng chính

Elta Jetvent Mixed induction là dòng quạt bổ trợ trong một hệ thống thông gió (jetvent, quạt cấp và quạt hút khí thải) nhằm thúc đẩy luồng khí luân chuyển nhanh hơn cho một không gian rộng, kiểu đa hợp không nối ống gió, truyền động trực tiếp và bộ cánh quạt là loại cánh đa hợp.

+ Ứng dụng: phân phối gió, là phương án thay thế cho hệ thống thông gió kiểu nối ống truyền thống, chịu nhiệt độ cao cho mục đích hút khói khẩn cấp khi cháy cho bãi đỗ xe (trung tâm thương mại, tòa nhà cao tầng) và đường hầm ngầm.

+ Xuất xứ: sản xuất tại nhà máy thứ hai ở Malaysia bởi nhà máy Eltfantech Asia Sdn Bhd (thành lập năm 2005), thành viên của tập đoàn Elta Vương Quốc Anh.

-  Ưu điểm

+ Tốc độ quạt 1173/1378 vòng/phút tương ứng động cơ loại hai cấp tốc độ.

+ Jetvent kiểu cánh đa hợp khá mỏng so với quạt hướng trục cùng chức năng, thích hợp lắp đặt cho các vị trí có cao độ hạn chế.

+ Xét trên một hệ thống thông gió:

    *  Không cần hệ thống phân phối gió.

    *  Tiết kiệm năng lượng bằng các cảm biến CO giám sát các quạt.

    *  Luôn cải thiện chất lượng không khí.

    *  Dễ lắp đặt, vận hành cũng như bảo trì.

    *  Không chiếm nhiều diện tích cũng như cao độ của không gian lắp đặt.

    *  Không hạn chế tầm nhìn cho không gian lắp đặt.

+ Cánh quạt đa hợp có góc nghiêng các lá cánh điều chỉnh được, là loại cánh tối ưu hóa giữa cánh quạt hướng trục và ly tâm nên tiết kiệm năng lượng hơn, của Elta Anh sản xuất.

Cánh quạt, yếu tố quyết định năng lượng điện của quạt được tập đoàn Elta liên tục cải tiến cũng như áp dụng công nghệ chế tạo cánh mới nhất phát huy áp suất, nâng cao hiệu suất và giảm độ ồn quạt.

+ Lựa chọn quạt bằng phần mềm để sàn lọc nhằm chọn quạt tối ưu theo từng quạt điểm làm việc.

-  Đặc tính kỹ thuật

+ Chiều dày quạt 247mm.

+ Lực đẩy: 38/50 Newton tương ứng động cơ hai cấp tốc độ.

+ Vỏ hình chữ nhật, được chế tạo bằng thép chịu lực, bắn rivet ở các mối liên kết và sơn sám mã màu RAL7035 là tiêu chuẩn. Mỗi cạnh bên của thân quạt có 2 gờ bố trí lỗ ty sẵn để treo quạt sát với trần.

+ Vật liệu cánh: Vật liệu lá cánh bằng hợp kim nhôm tự nhiên dập áp lực cao lắp ráp trên guồng cánh bằng thép, cân bằng động theo Grade G6.3 sau khi chế tạo.
+ Động cơ Elta kiểu TENV loại lồng sóc tản nhiệt bằng luồng khí của quạt theo tiêu chuẩn về năng của Vương Quốc Anh.

+ Động cơ sử dụng chuẩn cho quạt là loại cách ly lớp F, EN60034-5, cấp bảo vệ kín là IP55, bạc đạn kín không cần tra mỡ định kỳ.

+ Quạt chịu được nhiệt độ môi trường 70 độ C liên tục.

+ Nguồn điện cung cấp rộng rãi cho mọi ứng dụng: 380-415V – 3pha 50Hz.

+ Nhiệt độ hoạt động cho các dòng quạt tiêu chuẩn Anh EN12101-3:2002 đến 300 Độ C/2 giờ liên tục.

+ Tiêu chuẩn kiểm nghiệm: theo ISO5801: 1997 luồng khí / BS848:1985 độ ồn.
